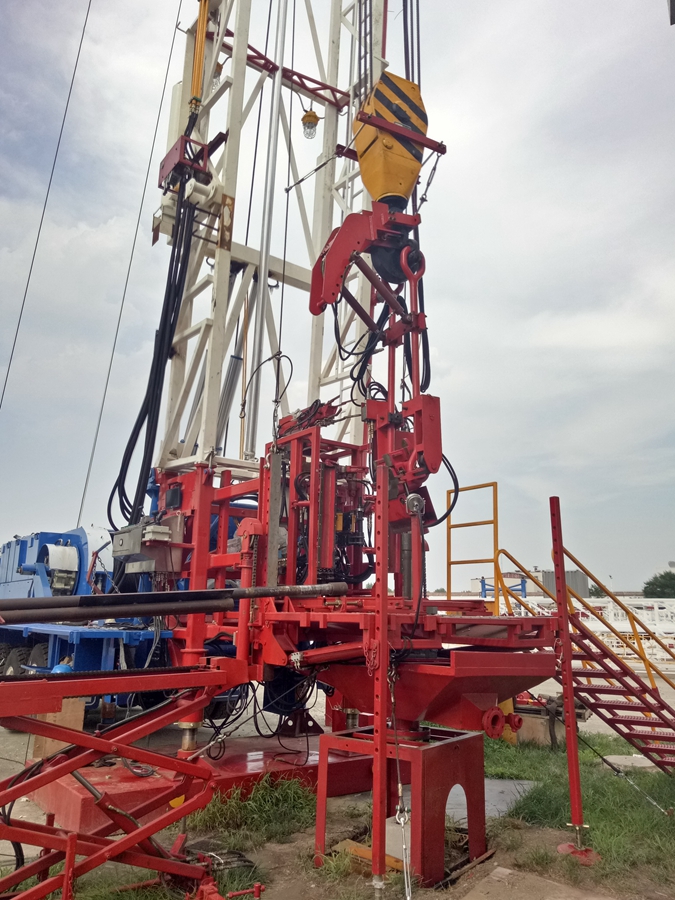

小修自动化设备主要实现井口操作实现无人化。主要体现如下：
1. 液压钳自动快速上卸、开关旋塞阀，可实现抢喷功能；
2. 液压吊卡自动开关，自动翻转，自动偏摆，可实现多种管柱夹持；
3. 井口平台与井口装置集成安装，重量轻，高度可调节；带积液功能；可实现自动升降和翻转，随车运输，也可独立成套安装；
4. 自动猫道可实现自动上卸管具，自动测量管、杆长度；可实现一键程序控制，正常起下时无需人工操作；
5. 控制系统采用电液控制，采用防爆电器，满足井口防爆要求；
6. 自动化设备科应用于修井和通井设备。
| 序号 | 名称 | 参数 |
|---|---|---|
| 1 | 使用温度范围 | -20°C~ +50°C |
| 2 | 使用湿度范围 | ≤ 95%（环境温度+20°C） |
| 3 | 工作台面面积 | 2000 x 3150mm |
| 4 | 工作台面可调高度范围 | 1300 ~ 2500mm |
| 5 | 液压系统额定压力 | 10MPa |
| 6 | 液压钳低档最大扭矩 | 3900N/m |
| 7 | 液压钳高档最大扭矩 | 1100N/m |
| 8 | 产品结构安全等级 | E2/U2 |
| 9 | 产品性能等级 | PSL 1 |
| 10 | 油管直径范围 | Φ73～Φ89 |
| 11 | 控制方式 | PLC控制 |
| 12 | 控制电压 | 24V |
| 13 | 油管加工节拍 | 40根/h |
1. 液压钳自动快速上卸、开关旋塞阀，可实现抢喷功能；
2. 液压吊卡自动开关，自动翻转，自动偏摆，可实现多种管柱夹持；
3. 井口平台与井口装置集成安装，重量轻，高度可调节；带积液功能；可实现自动升降和翻转，随车运输，也可独立成套安装；
4. 自动猫道可实现自动上卸管具，自动测量管、杆长度；可实现一键程序控制，正常起下时无需人工操作；
5. 控制系统采用电液控制，采用防爆电器，满足井口防爆要求；
6. 自动化设备科应用于修井和通井设备。
